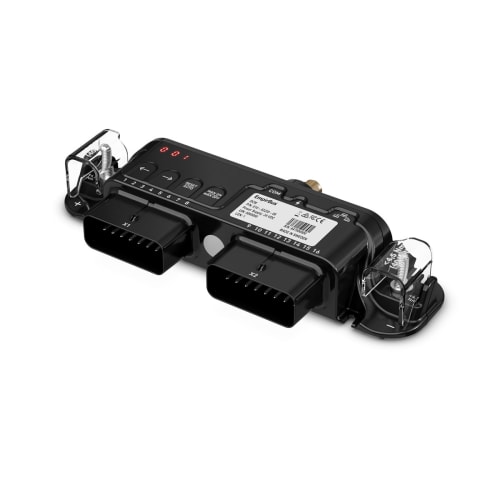

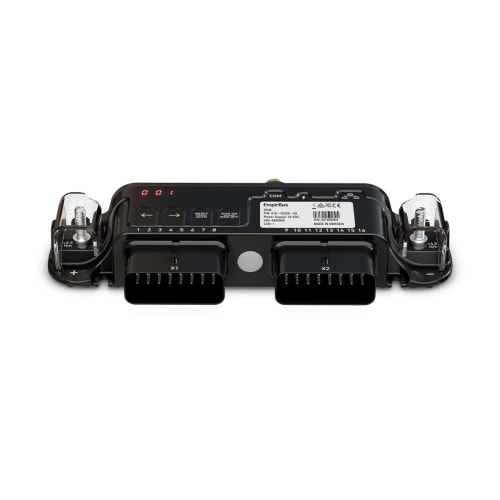

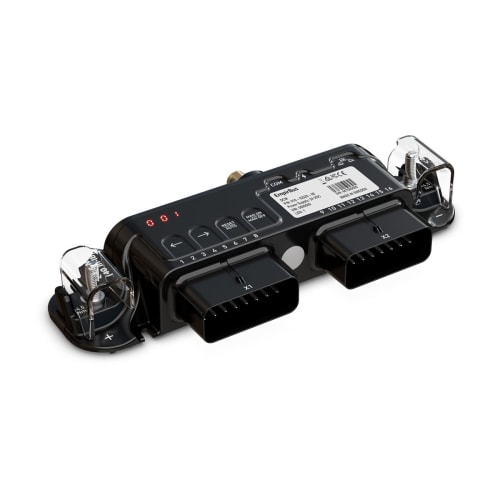

Garmin EmpirBus™ NXT DCM

Beschreibung

Das EmpirBus™ NXT DCM ist das Herzstück eines EmpirBus Digital Switching Systems und ermöglicht die umfassende Steuerung verschiedener Bootsfunktionen. Mit seinen zahlreichen Eingangs- und Ausgangsoptionen bietet es eine flexible und kosteneffiziente Lösung für die Schiffsautomatisierung.

Das kompakte NXT DCM Modul lässt sich nahtlos in das vorhandene NMEA 2000®-Netzwerk integrieren, wodurch eine reibungslose Kommunikation mit anderen DCMs und Garmin-MFDs im Garmin-Marinenetzwerk gewährleistet ist. Die Installation und Wartung sind einfach und unkompliziert.

Die Ausgangskanäle des NXT DCM sind elektronisch geschützt und bieten Unterstromschutz sowie Sanftstart- und Sanftstopp-Funktionen. Diese Kanäle können elektronisch gedimmt werden und selbst anspruchsvolle Lasten wie LED-Beleuchtung oder Scheibenwischer direkt steuern, ohne dass eine separate Sicherung erforderlich ist.

Zusätzlich bietet das NXT DCM Modul eine breite Palette von Eingangsoptionen, darunter digitale und analoge Eingänge sowie Bilgenpumpenüberwachungsfunktionen. Damit haben Sie die volle Kontrolle über Ihr Schiff und können wichtige Funktionen präzise steuern.

Technische Daten im Überblick:

• Größe (B x H x T): 230 x 106 x 38 mm (9,1-Zoll x 4,2-Zoll x 1,5-Zoll)
• Gewicht: 400 g (14,1 Unzen)
• Wasserdichtigkeit: IP65
• Betriebstemperatur: -20 °C bis +55 °C
• Kommunikation: CAN-Bus NMEA 2000®-Netzwerk, LEN 0
• Ausgänge: 13 Kanäle High-Side-Schalter (10 A), 7 Kanäle High-Side-Schalter (5 A)
• Digitale Eingänge: 15 Masseeingänge, 2 Bilgenpumpenüberwachungseingänge
• Analoge Eingänge: 3 A bei 0 bis 16 V (+/- 1%), 2 A bei 0 bis 1500 Ohm (+/- 5%)
• Maximale Spannung: 50 A
• Stromverbrauch im ausgeschalteten Zustand: 60 mA
• Versorgungsspannung (12 V): 9 bis 16 V Gleichspannung
• Anschlüsse: NMEA 2000®-Micro (5 Pins, M12, Stecker), Kanäle (Molex MX150-L 16-Schaltkreise), Stromanschluss (M6 Gewindeschraube)
• Das EmpirBus™ NXT DCM ist die ideale Lösung für die Automatisierung und Steuerung Ihres Schiffes, und es bietet die Flexibilität, die Sie für eine maßgeschneiderte Integration in Ihr NMEA 2000®-Netzwerk benötigen.
