Beschreibung

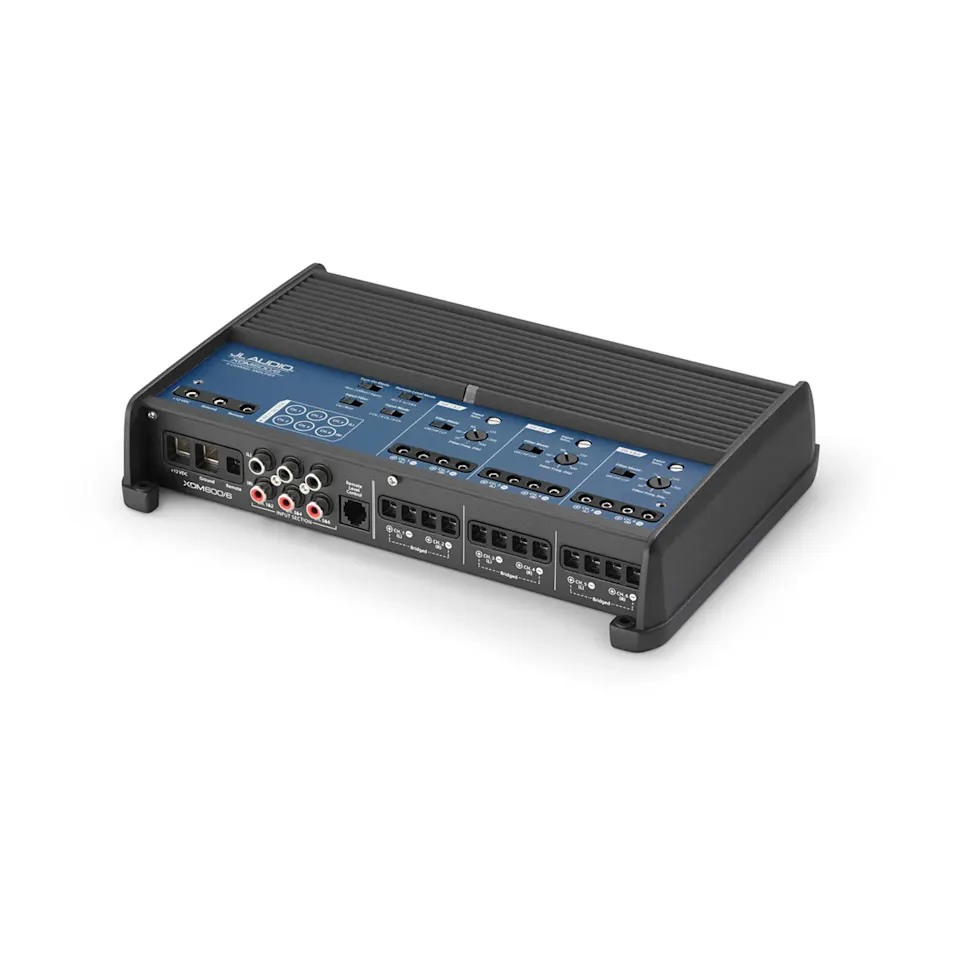

JL Audio® XDM Marine- und Powersport-Verstärker – kompakt, effizient und kraftvoll
Die XDM-Verstärker überzeugen durch die NexD™-Technologie mit über 80 % Effizienz, geringem Stromverbrauch und zuverlässiger Performance. Dank kompakter Bauweise, robuster Materialien und integrierter Signalverarbeitung auf Studioniveau genießen Sie auf Booten, im Auto oder im Powersport klaren, leistungsstarken Sound.
Highlights
- Mehrere Montageoptionen – passt fast überall.
- Überlegene Ausgabe für makellose Leistung und Effizienz (NexD™).
- Exklusive Eingangsfilter, differenziell-ausbalancierte Eingänge und hervorragende Störunterdrückung.
- Umfassende integrierte Signalverarbeitung mit voll variablen Filtern und kalibrierten Potentiometern.
- Thermale Rollback-Begrenzung verhindert Abschalten bei Hitze.
- Automatische Einschaltoptionen: Signalerkennung, DC-Offset oder +12-V-Remote.

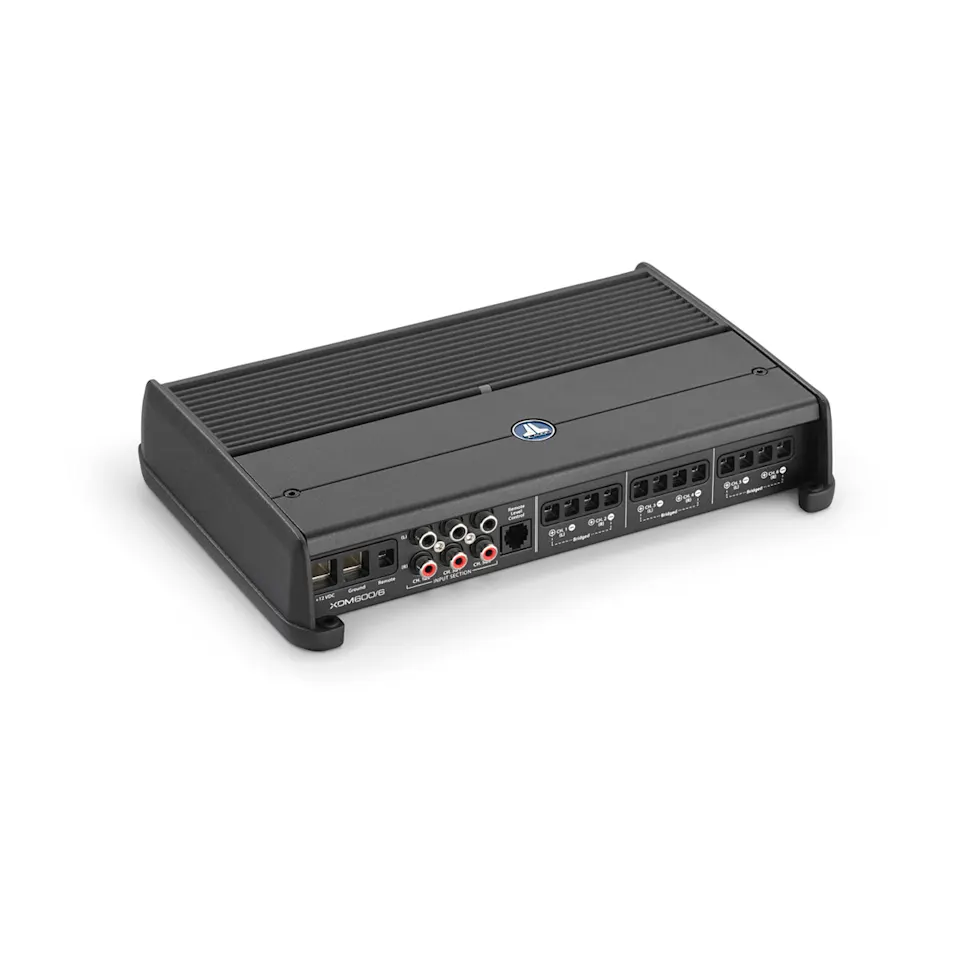

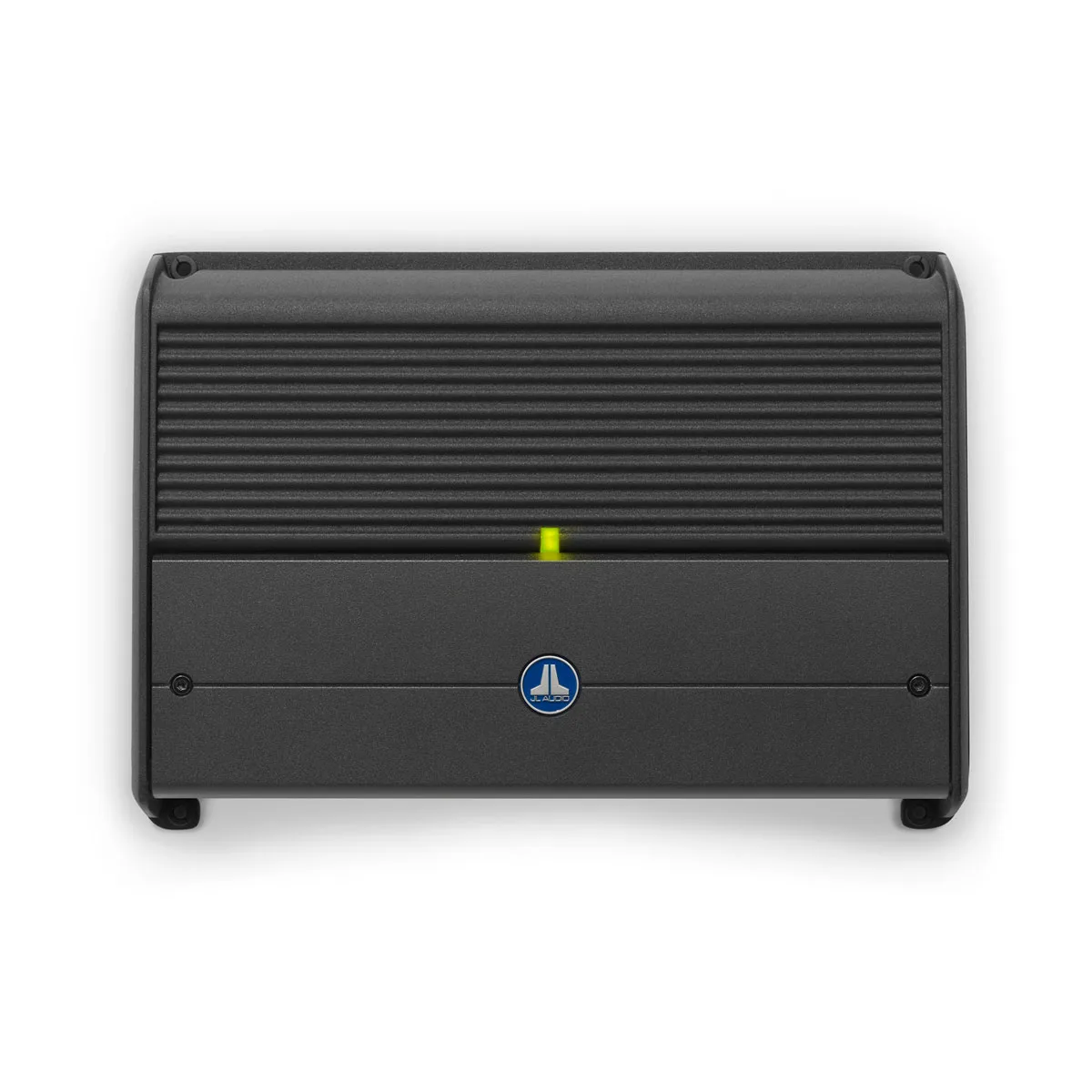

- Robustes Vollaluminium-Gehäuse mit versiegelter Sicherheitsabdeckung.
Modellauswahl
- Variantenvielfalt: u. a. zwei 4-Kanal-Modelle (280 W / 500 W).
- Systemmodelle: betreiben 2 oder 4 Fullrange-Ausgänge plus Subwoofer-Ausgang.
- Monoblock: 300 W, 600 W oder 1000 W.
- 24-Volt-Optionen: 6- und 8-Kanal-Varianten.
Technische Daten
Allgemein
- Kanäle: Monoblock / 2 / 3 / 4 / 5 / 6 / 8
- Abmessungen (H × B × T):
- Monoblock (300 W) / 2-Kanal: 52 × 174 × 180 mm
- Monoblock (600 W) / 3-/4-Kanal: 52 × 216 × 180 mm
- 5-Kanal (700 W) / 6-Kanal: 52 × 260 × 180 mm
- Monoblock (1000 W) / 5-Kanal (1000 W) / 8-Kanal: 52 × 374 × 180 mm
- Gewicht (typisch):
- Monoblock (300 W): 1,72 kg · Monoblock (600 W): 2,86 kg
- 2-Kanal: 1,70 kg · 3/4-Kanal: 2,18 kg
- 5-Kanal (700 W): 2,79 kg · 6-Kanal: 2,63 kg
- Betriebsspannung: 11–14,5 V DC (12-V-Modelle)
Audio & Leistung
- Verstärkerklasse: D-Klasse
- Dauernennleistung (RMS) @ 14,4 V, 4 ?, < 1 % THD
- Monoblock: 300 W-Modell 200 W × 1 · 600 W-Modell 400 W × 1 · 1000 W-Modell 600 W × 1
- 2-Kanal: 75 W × 2 / 200 W × 1 (gebrückt)
- 3-Kanal: Haupt 75 W × 2 / Sub 180 W × 1
- 4-Kanal: 75 W × 4 / 200 W × 2 (gebrückt)
- 5-Kanal (700 W): Haupt 75 W × 4 / Sub 180 W × 1
- 5-Kanal (1000 W): Haupt 75 W × 4 / Sub 400 W × 1
- 6-Kanal: 75 W × 6 / 200 W × 3 (gebrückt)
- 8-Kanal: 75 W × 8 / 200 W × 4 (gebrückt)
- Dauernennleistung (RMS) @ 14,4 V, 2 ?, < 1 % THD
- Monoblock: 300/600/1000 W-Modelle: 300/600/1000 W × 1
- 2-Kanal: 100 W × 2
- 3-Kanal: Haupt 100 W × 2 / Sub 300 W × 1
- 4-Kanal: 100 W × 4
- 5-Kanal (700 W): Haupt 100 W × 4 / Sub 300 W × 1
- 5-Kanal (1000 W): Haupt 100 W × 4 / Sub 600 W × 1
- 6-Kanal: 100 W × 6
- 8-Kanal: 100 W × 8
- Dauernennleistung (RMS) @ 12,5 V, 4 ?, < 1 % THD
- Monoblock: 300/600/1000 W-Modelle: 160/300/500 W × 1
- 2-Kanal: 60 W × 2 / 180 W × 1 (gebrückt)
- 3-Kanal: Haupt 60 W × 2 / Sub 180 W × 1
- 4-Kanal: 60 W × 4 / 180 W × 2 (gebrückt)
- 5-Kanal (700 W): Haupt 60 W × 4 / Sub 180 W × 1
- 5-Kanal (1000 W): Haupt 60 W × 4 / Sub 360 W × 1
- 6-Kanal: 60 W × 6 / 180 W × 3 (gebrückt)
- 8-Kanal: 60 W × 8 / 180 W × 4 (gebrückt)
- Dauernennleistung (RMS) @ 12,5 V, 2 ?, < 1 % THD
- Monoblock: 300/600/1000 W-Modelle: 270/500/800 W × 1
- 2-Kanal: 90 W × 2
- 3-Kanal: Haupt 90 W × 2 / Sub 300 W × 1
- 4-Kanal: 90 W × 4
- 5-Kanal (700 W): Haupt 90 W × 4 / Sub 300 W × 1
- 5-Kanal (1000 W): Haupt 90 W × 4 / Sub 600 W × 1
- 6-Kanal: 90 W × 6
- 8-Kanal: 90 W × 8
- Dauernennleistung (RMS) – 24-V-Modelle
- @ 28,8 V, 4 ?: 6-Kanal 75 W × 6 / 200 W × 3 (gebrückt) · 8-Kanal 90 W × 8 / 180 W × 4 (gebrückt)
- @ 28,8 V, 2 ?: 6-Kanal 100 W × 6 · 8-Kanal 100 W × 8
- @ 25 V, 4 ?: 6-Kanal 60 W × 6 / 180 W × 3 (gebrückt) · 8-Kanal 90 W × 8 / 180 W × 4 (gebrückt)
- @ 25 V, 2 ?: 6-Kanal 90 W × 6 · 8-Kanal 100 W × 8
- Signal-to-Noise Ratio (A-bew., 20 Hz–20 kHz, bezogen auf Nennleistung)
- Monoblock: 300 W > 100 dB · 600 W > 87 dB · 1000 W > 83 dB
- 2/4/6-Kanal: > 104 dB · 3/5-Kanal: Haupt > 104 dB · Sub > 103 dB
- Signal-to-Noise Ratio @ 1 W (A-bew.)
- Monoblock: 300 W > 80 dB · 600 W > 67 dB · 1000 W > 53 dB
- 2/4/6-Kanal: > 84 dB · 3/5-Kanal: Haupt > 84 dB · Sub > 83 dB
- Dämpfungsfaktor @ 50 Hz
- 4 ?: Monoblock 300 W > 120 · 600/1000 W > 1000 · 2/4/5/6-Kanal > 150 · 3-Kanal > 120
- 2 ?: Monoblock 300 W > 60 · 600/1000 W > 500 · 2/4/5/6-Kanal > 75 · 3-Kanal > 60
- THD+N @ Nennleistung
- Monoblock (300/600 W), 2/4/6-Kanal: < 1 % @ 2 ?/Kanal
- 3/5-Kanal (700/1000 W): Haupt & Sub: < 1 % @ 2 ?/Kanal
- Frequenzgang (+0/?1 dB)
- Monoblock: 300 W 10 Hz–1 kHz · 600/1000 W 7 Hz–500 Hz
- 2/4/6-Kanal: 12 Hz–22 kHz
- 3/5-Kanal: Haupt 12 Hz–22 kHz · Sub 10 Hz–1 kHz
- Eingangsspannung (Cinch): Monoblock (300/600/1000 W) / 2/3/4-Kanal: 200 mV–4 V RMS
- Sicherungen & Verkabelung
- Sicherungswert: Mono 300 W 30 A · Mono 600 W 50 A · Mono 1000 W 80 A · 2-Kanal 20 A · 3-Kanal 50 A · 4-Kanal 40 A · 5-Kanal (700 W) 60 A · 6-Kanal 50 A · 6-Kanal (24 V) 30 A · 8-Kanal (24 V) 40 A · 5-Kanal (1000 W)/8-Kanal 80 A
- Empfohlene Sicherungstypen: AFS, AGU oder MaxiFuse™
- Mindest-Leitungsquerschnitt (Plus/Masse):
- 2-/6-Kanal (24 V): AWG 8
- Monoblock (300/600/1000 W) / 3 / 4 / 5 / 6 / 8-Kanal (24 V): AWG 4
Signalverarbeitung
- Kanäle 1/2
- Monoblock (300/600/1000 W): Aus oder Tiefpass · 12/24 dB/Okt., 50–500 Hz
- 2/4/6-Kanal: Aus / Tiefpass / Hochpass · 12 dB/Okt., 50–500 Hz
- 3/5-Kanal (700/1000 W): Aus oder Hochpass · 12 dB/Okt., 50–5 kHz
- Kanäle 3/4
- 4/6-Kanal: Aus / Tiefpass / Hochpass · 12 dB/Okt., 50–500 Hz
- 5-Kanal (700/1000 W): Aus / Hochpass / Bandpass · 12 dB/Okt., 50–500 Hz
- Kanäle 5/6 (nur 6-Kanal): Aus / Tiefpass / Hochpass · 12 dB/Okt., 50–500 Hz
- Subwoofer-Kanal (3/5-Kanal 700/1000 W): Aus oder Tiefpass · 12/24 dB/Okt., 50–500 Hz
- Rastende Potentiometer mit kalibrierten Filterfrequenzen
- Infraschallfilter (Monoblock 600 W): 30 Hz, abschaltbar
- Remote-Pegelsteuerung: optional HD-RLC oder MHD-RLC (wasserbeständig)
- Remote-Pegelmodi (3/5-Kanal 700/1000 W): alle Kanäle oder nur Sub
- Kanaleingangsmodi: 3/4-Kanal (2/4) · 5-Kanal (2/4/6)
- Passthrough-Preamp-Ausgänge: Monoblock (300/600 W) / 2 / 3 / 4-Kanal gepuffert
- Quellkanal-Auswahl für Preouts: 3/10
