RebelCell Quick Connect Echolot-Outdoorbox

Beschreibung

Wichtigste Merkmale

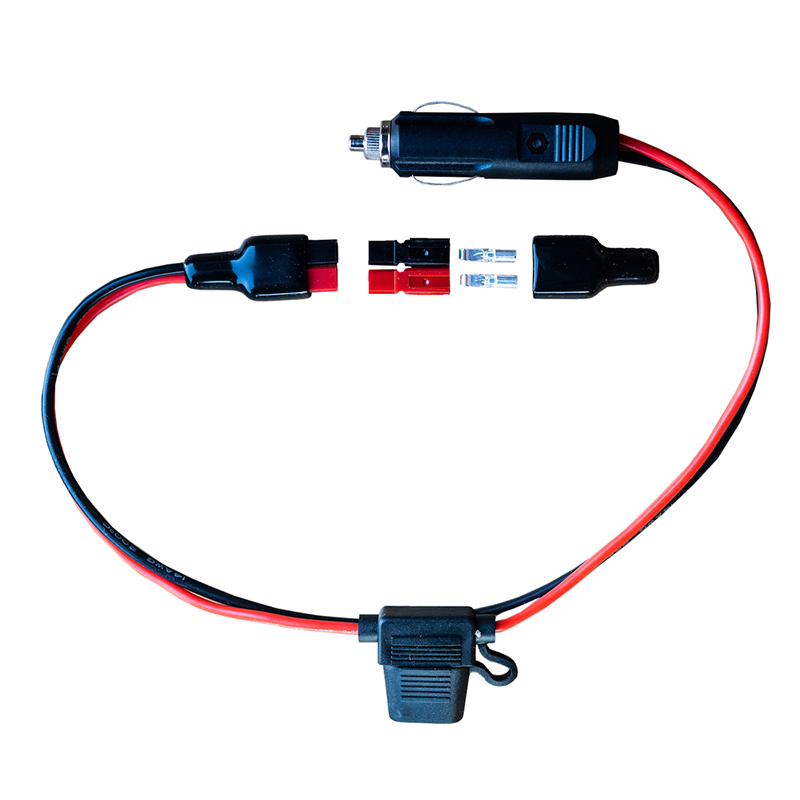

1 x 4mm² Kabel: ~ 40 cm lang mit integrierte “in-line” 3A Sicherung, Zigarettenanzünderanschluss und ANEN PA-45 Stecker.
Mit extra ANEN PA-45 Stecker für das Echolot.

Mit 1 Klick kann das Kabelset am Echolot festgeklickt werden, für eine zuverlässige und sichere Verbindung.

Achtung: Benutze Sie das QuickConnect Echolot-Kabel nur für Echolote, nicht für den E-Motor!

Verbinden Sie den Zigarettenanzünderanschluss mit einem der beiden 12V-Sockeln der Outdoorbox. Der rot/schwarze ANEN-Stecker muss mit der Verkabelung des Echolotes verbunden werden.

Der Stecker ist für die Verkabelung von 10-20 AWG, bis max. 20A geeignet. Die Kontakte müssen gecrimpt (mit einer Crimpzange), oder gelötet werden. Die Kontakte müssen nach dem Löten oder Crimpen in den roten (+) oder schwarzen (–) Stecker geführt werden, bis man es klicken hört. Die Kontakte sind dann verriegelt und können nicht mehr rausgezogen werden. Falls nötig, holen Sie sich bei ihrem Elektroinstallateur weiteren Rat ein.
